Robuste PV‑Modul Halterung für den VW T5: Von der ersten Idee bis zum serienreifen PA6‑CF Bauteil
Mit den 3D-gedruckten PA6-CF-Halterungen verwandelst du das Dach deines VW T5 in eine kompakte, aerodynamische und extrem belastbare Energieplattform. Die Bauteile so steif und …
Warum überhaupt 3D‑gedruckte Halter?
Auf dem Bulli‑Dach weht bei 130 km/h ein Fahrtwind von über 11 Beaufort, das 450 W‑Glas‑Modul wiegt knapp 9 kg und liegt nur ca. 5 cm über der Dachhaut. Konventionelle Alu‑Profile waren mir zu hoch, zu schwer und schlicht zu hässlich. 3D‑Druck erlaubt dagegen:
- Freie Geometrie → so weit wie möglich an die Dachhaut angepasst bzw. niedrig wie möglich
- Gewichtsersparnis → ein Halter wiegt ca. 250g (kein Trägersystem erforderlich)
- PV‑Standardmodul (Breite 1134 mm) → Halter ist exakt auf die Modulbreite abgestimmt.
Materialanforderungen:
- Möglichst hohe Lastaufnahme
- Hitzespitzen + Sonne → bis 90 °C.
- UV‑, Diesel‑ & Salz‑Resistenz (Winter oder Fährüberfahrten!).
- Dauerschwingfestigkeit auf Wellblechpisten.
Damit war klar: PLA, PETG & Co. fallen raus. Wir brauchen ein technisches Polyamid, am besten kohlefaserverstärkt.
Warum PA6‑CF:
- Hitzebeständigkeit bis ca. 150 °C – ASA erweicht bei ≈ 102 °C, PETG bei ≈ 75 °C seine Grenzen
- Extrem hohe Zug- und Biegefestigkeit – 1 cm × 1 cm Querschnitt kann bis rund 640 kg tragen
- Verzugsarm durch die Fasermatrix; selbst auf offenem Druckbett noch beherrschbar.
- Gute chemische Beständigkeit gegen Treibstoffe & Öle.
Einzige Achillesferse: hohe Wasseraufnahme → gründliches Trocknen ist vor dem Druck Pflicht

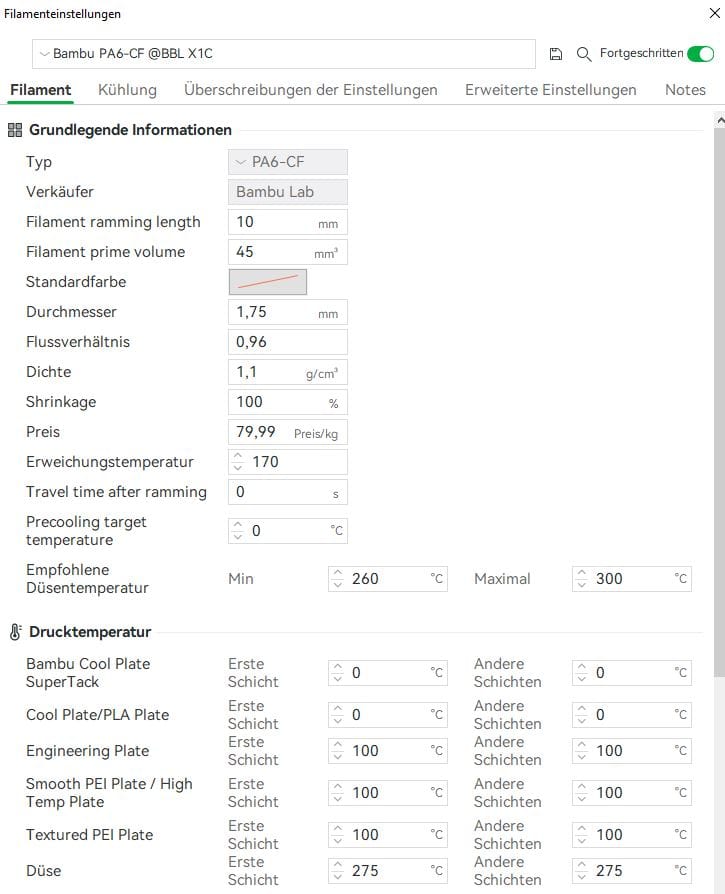

Filamentwahl: Bambu PA6‑CF
Das Bambu‑Filament liefert die gewünschten Kennwerte, ist in 1 kg‑Spulen verfügbar und harmoniert perfekt mit der X1C‑Materialbibliothek. Mit den Standardeinstellungen des X1C macht man praktisch nichts falsch:
| Kennwert | Wert* | Relevanz im Van‑Einsatz |
|---|---|---|
| Nozzle‑Temp. | 260–300 °C | ausreichend für volle Layerbindung |
| Bed‑Temp. | 100–120 °C | minimiert Warping |
| Trocknen | 80 °C · 8–12 h | verhindert Blasen |
*Quelle: Bambu Lab‑Datenblatt

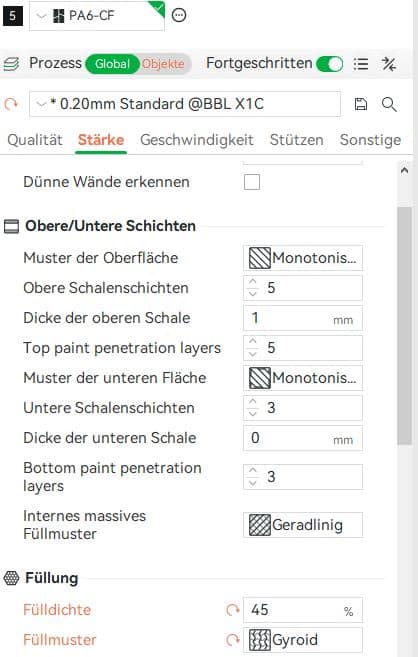

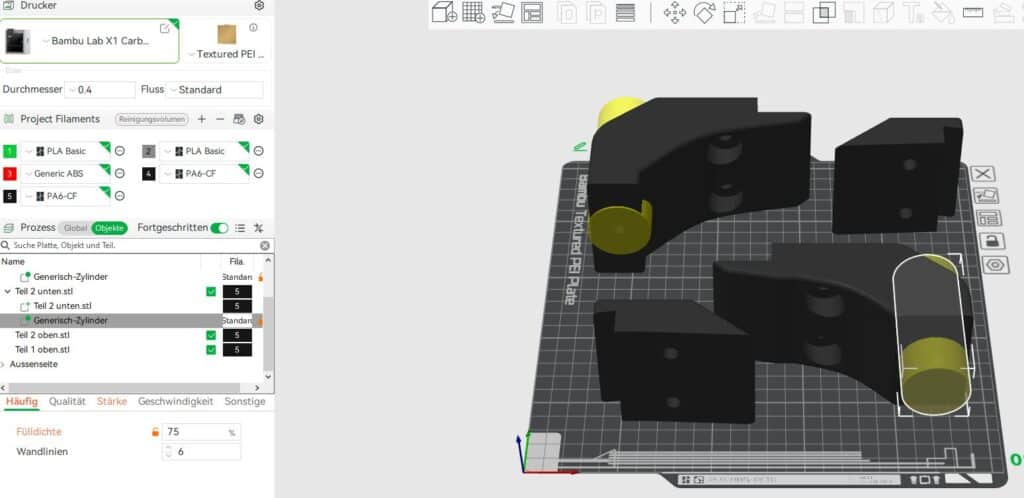

Hier noch meine Einstellungen im Detail:
Prototyping in PLA+:
Kohlefaser‑Nylon kostet um die 82 € / kg; Verschwendung tut weh. Genau hier greift der „Prototype‑First“-Tipp: Erst in PLA+ Geometrie & Schraubenlage testen, dann in PA6‑CF finalisieren.
- PLA+ (0,28 mm, 15 % Gyroid und nur 2 Wandlinien)

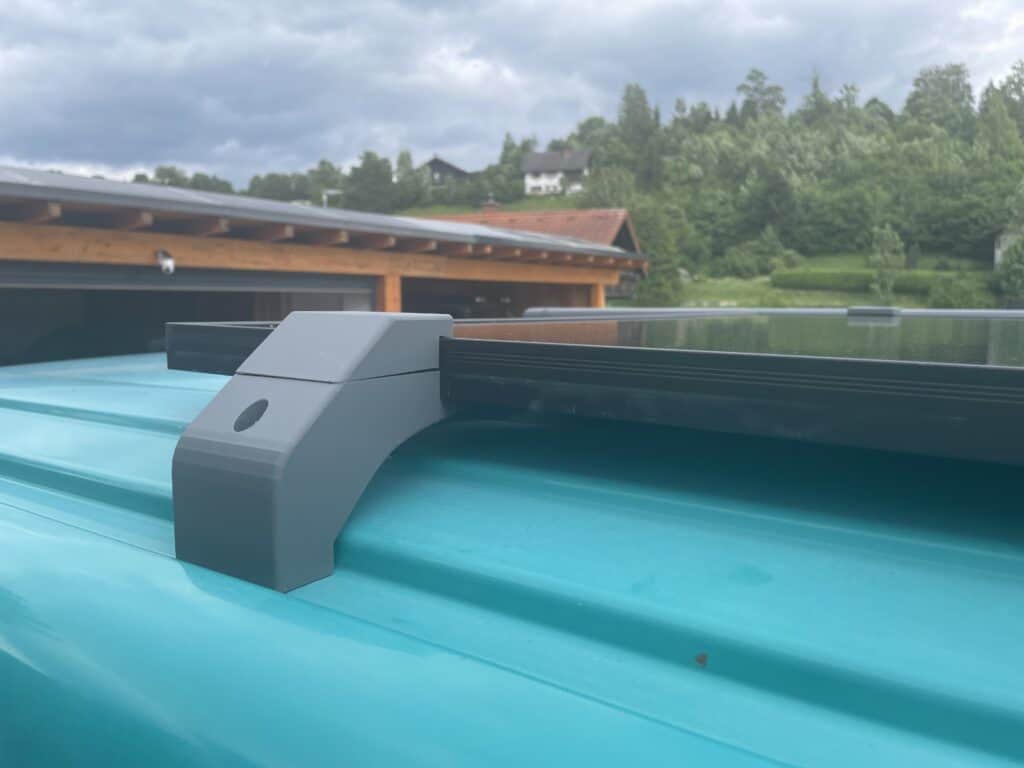

- Passprobe direkt auf dem T5‑Dach – kleine Anpassungen und ggf. einen Halter nochmals ausdrucken
- Zeit‑ und Kostenersparnis
Trocknung & Lagerung:
Ich habe direkt nach dem Öffnen der vakuumgezogenen Spule losgedruckt. Wer ganz sichergehen will oder bereits offenes Filament hat: Nylon liebt Wasser. Schon 0,2 Gew‑% Feuchte zeigen sich als „Popcorn“ an der Düse. Praktisches Vorgehen:
- Spule 12 h bei 90 °C auf dem Heatbed trocknen (Sandwich‑Box als Haube) oder so wie ich in den Filamenttrockner und auf 80-90°C einstellen
- Aus dem Filamenttrockner den Job starten
- Vakuum‑Box mit Silica‑Gel zur Lagerung.
Druck & Nachbehandlung:
- Gesamtdruckzeit pro Halter: ca. 10 h.

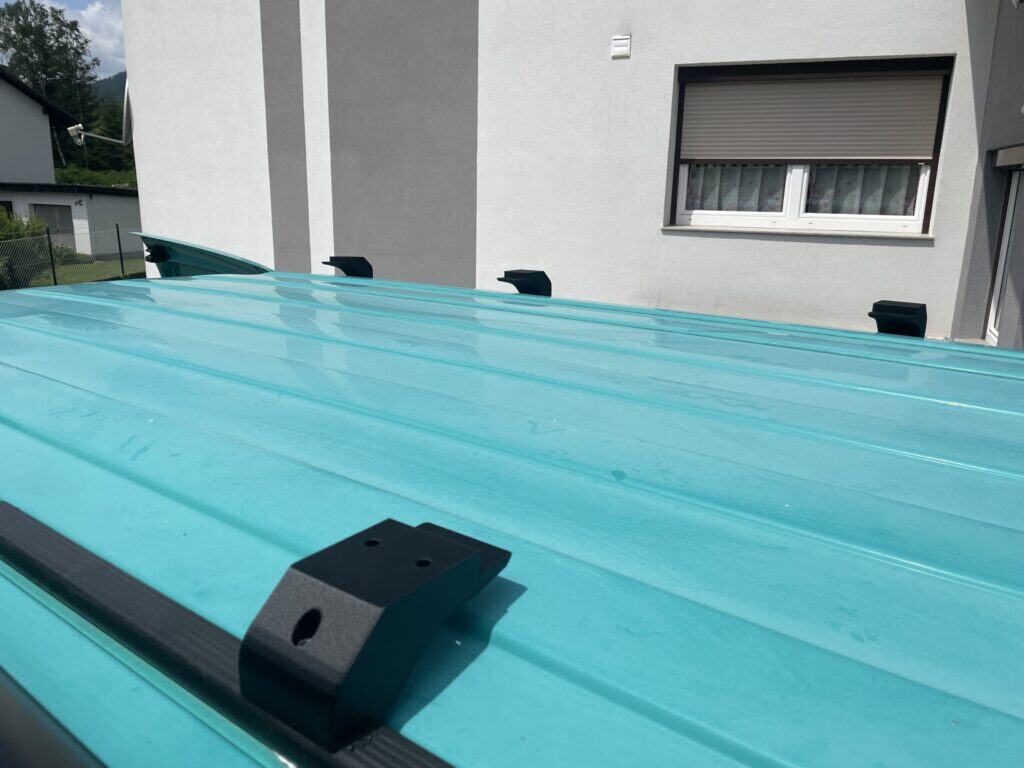

- Oberfläche: matt‑schwarz, leicht rau und bietet schon im Rohzustand eine hochwertige Optik; kein Lack nötig – Carbon‑Nylon ist von Natur aus UV‑stabil.
Montage am T5 VAN:
Die Halter werden in der Regenrinne an den vorgesehenen M6‑Muttern angeschraubt:
- Je Halter eine M6-Edelstahlschraube mit Innensechskant (Inbus) in die vorhandene Nietmutter.
- Schraubensicherungslack (mittelfest) auf das Gewinde auftragen.

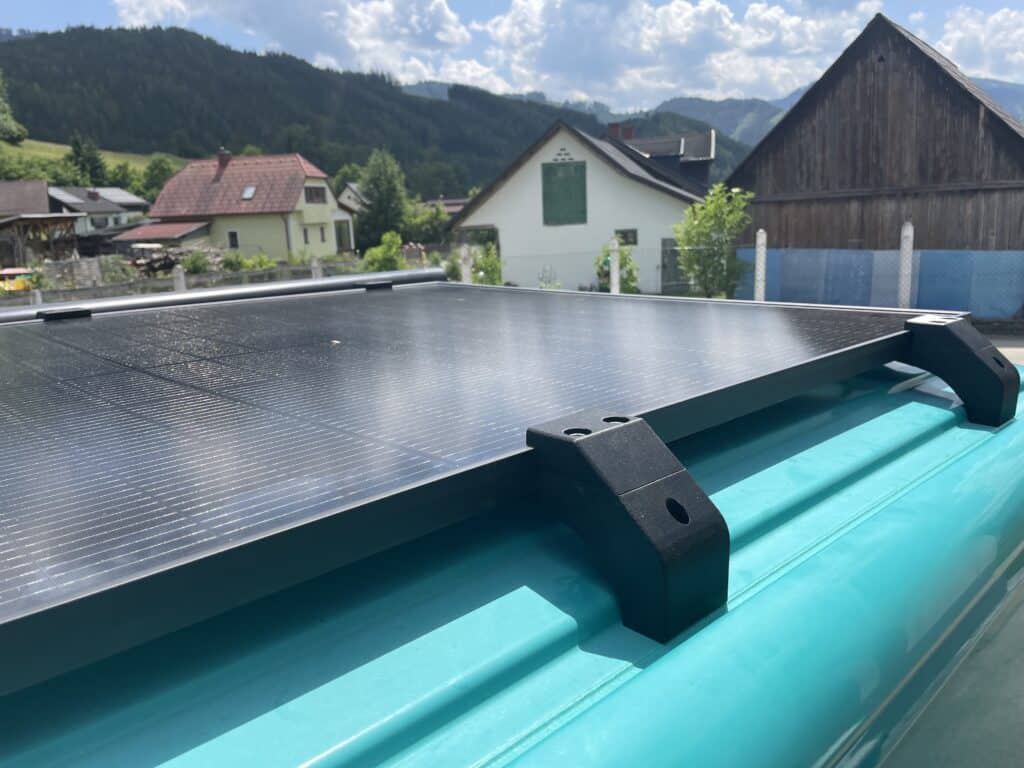

- Das Modul wird mit der oberen Halterung geklemmt und mit zwei M6‑Schrauben (mit Schraubensicherung) niedergeschraubt.
Erste ca. 1 000 km durch Südtirol und zum Gardasee – immer wieder auf Lockerung geprüft, aber bis jetzt hält alles bombenfest.
Lessons Learned:
PLA‑Prototypen sparen mehr als nur Geld, sie beschleunigen die Lernkurve. Stahl‑Düse spätestens nach ca. 4 kg PA6‑CF wechseln – sonst leidet die Maßhaltigkeit der nächsten Bauteile. Regelmäßige Kontrolle nach 500 km ist sinnvoll, da sich Nylon unter Dauerlast minimal setzen kann.
Ausblick:
- CAD‑Files stelle ich bei Interesse bald frei.
- Windschutzlippe wollte ich als nächstes zeichnen, es jedoch sind keine zusätzlichen Geräusche bemerkbar.
