JK BMS einstellen für LiFePO4 (16S) – meine Werte

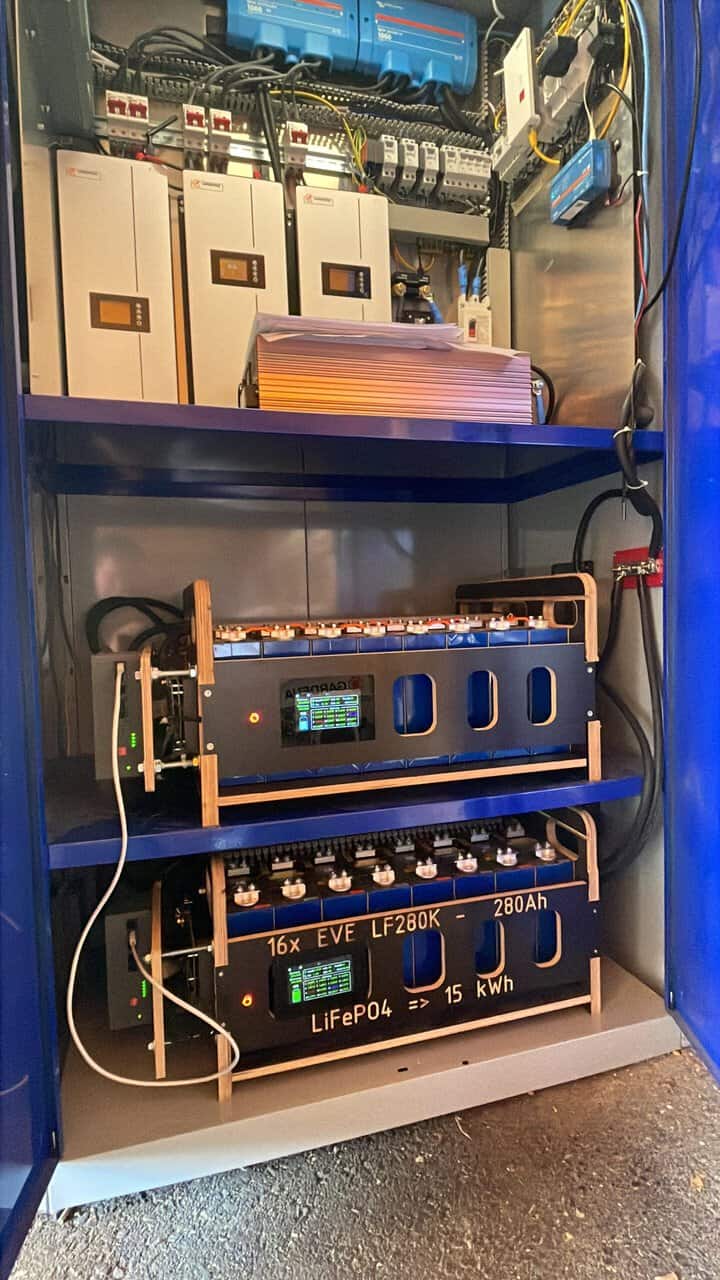

Aufgeräumter DIY-LiFePO4-Batteriespeicher mit BMS – Ausgangspunkt zum JK BMS einstellen

Wenn du zum ersten Mal die JK-BMS-App öffnest, ist der Reflex fast immer der gleiche: Man scrollt durch dutzende Parameter mit kryptischen Kürzeln wie OVP, RCV, UVPR oder SCP – und fragt sich, welche Zahl jetzt wirklich richtig ist. In diesem Artikel zeige ich dir Schritt für Schritt, wie du dein JK BMS einstellen kannst, und zwar am konkreten Beispiel meines eigenen Aufbaus: ein LiFePO4-Akku mit 16 Zellen (16S) und 314 Ah. Alle Werte in diesem Beitrag habe ich direkt am Gerät abfotografiert und anschließend Zeile für Zeile mit den Fotos abgeglichen, damit sich keine Tippfehler eingeschlichen haben.

Wichtiger Hinweis vorab: Der Umgang mit LiFePO4-Zellen und einem BMS ist ein sicherheitsrelevantes Projekt. Falsche Einstellungen können zu Tiefentladung, Überladung, Zellschäden oder im schlimmsten Fall zu einer Gefahrensituation führen. Ich übernehme keine Haftung und kann keine Garantie auf Richtigkeit der hier genannten Werte geben. Sie beziehen sich nur auf mein spezielles Setup. Prüfe jede Einstellung gegen das Datenblatt deiner Zellen, deines Wechselrichters/Laders und die offizielle JK-Anleitung, bevor du sie übernimmst.

Für wen ist diese Anleitung – und für wen nicht?

Dieser Artikel richtet sich an alle, die einen eigenen LiFePO4-Speicher aufbauen oder gerade aufbauen: Heimspeicher-Bastler, Balkonkraftwerk-Erweiterer, Camper- und Wohnmobil-Ausbauer, Off-Grid-Tüftler. Also an Leute, die gern selbst Hand anlegen, aber bei den vielen BMS-Parametern eine ehrliche, nachvollziehbare Orientierung suchen.

Nicht geeignet ist der Beitrag als Ersatz für die Herstellerdokumentation oder als „Copy-and-paste-Garantie“. Zellen unterscheiden sich, Anwendungsfälle unterscheiden sich, und ein Camper-Akku mit hoher Vibrationslast hat andere Anforderungen als ein stationärer Hausspeicher. Verstehe die Werte, statt sie nur abzuschreiben – genau dafür erkläre ich sie weiter unten.

Was das BMS beim LiFePO4-Akku überhaupt macht

Ein Battery Management System (BMS) ist der Wächter deines Akkus. Es überwacht jede einzelne Zelle, schützt vor Überspannung und Tiefentladung, begrenzt Lade- und Entladeströme, achtet auf Temperaturen und gleicht über den Balancer kleine Unterschiede zwischen den Zellen aus. Das JK BMS ist bei DIY-Speichern so beliebt, weil es einen aktiven Balancer mitbringt, viel Strom kann und sich komfortabel per Bluetooth konfigurieren lässt.

Wichtig zu verstehen: Ein gut eingestelltes BMS soll im Normalbetrieb möglichst nie abschalten. Die Schutzabschaltung ist die Notbremse. Die eigentliche Arbeitsgrenze – also wann Laden oder Entladen endet – sollte idealerweise das Gerät setzen, das den Akku bedient (Wechselrichter oder Laderegler). Deshalb stellt man die BMS-Grenzen bewusst etwas „außen“ ein und die Arbeitswerte im Wechselrichter enger.

Die Grundlagen: das Spannungsfenster von LiFePO4

LiFePO4 (LFP) hat eine sehr flache Entladekurve. Der nutzbare Bereich liegt grob zwischen 2,5 V (leer) und 3,65 V (voll) pro Zelle. Der Clou: Zwischen etwa 3,0 V und 3,3 V passiert spannungsmäßig fast nichts – die Kurve ist fast waagerecht. Erst am oberen „Knie“ ab rund 3,40 V steigt die Spannung schnell an. Genau dieses Knie ist der Grund, warum viele Einstellwerte rund um 3,4 bis 3,45 V liegen.

Für 16 Zellen in Reihe (16S) multiplizierst du die Zellspannung einfach mit 16. Eine Ladeschlussspannung von 3,45 V pro Zelle ergibt also 55,2 V am Pack. In der folgenden Tabelle rechne ich die Zellspannungswerte zur besseren Übersicht gleich auf die Packspannung hoch.

Meine JK-BMS-Einstellungen für 16S / 314 Ah

Hier die vollständige, kontrollierte Konfiguration. Die Spalte „Bei 16 Zellen“ gilt nur für Zellspannungswerte; bei Strom, Zeit, Temperatur und SOC bleibt sie leer, weil eine Hochrechnung dort keinen Sinn ergibt.

Nr.EinstellungWertBei 16 Zellen
1Cell Count16
2Battery Capacity (Ah)314
3Balance Trig. Volt. (V)0,010
4Calibrating Volt. (V)52,78
5Calibrating Curr. (A)0,00
6Start Balance Volt. (V)3,4054,400 V
7Max Balance Cur. (A)2,0
8Cell OVP (V) – Überspannungsschutz3,65058,400 V
9Vol. Cell RCV (V) – Ladeschluss/Recovery3,45055,200 V
10SOC-100% Volt. (V)3,44955,184 V
11Cell OVPR (V) – OVP-Rückkehr3,44855,168 V
12Cell UVPR (V) – UVP-Rückkehr2,65042,400 V
13SOC-0% Volt. (V)2,64042,240 V
14Cell UVP (V) – Unterspannungsschutz2,60041,600 V
15Power Off Vol. (V)2,50040,000 V
16Vol. Cell RFV (V)3,35053,600 V
17Vol. Smart Sleep (V)3,28552,560 V
18Time Smart Sleep (h)24
19Continued Charge Curr. (A)120,0
20Charge OCP Delay (s)3
21Charge OCPR Time (s)60
22Continued Discharge Curr. (A)100,0
23Discharge OCP Delay (s)300
24Discharge OCPR Time (s)60
25Discharge OTP (°C)50,0
26Discharge OTPR (°C)45,0
27Discharge UTPR (°C)5
28Discharge UTP (°C)2
29Charge OTP (°C)50,0
30Charge OTPR (°C)45,0
31Charge UTPR (°C)5,0
32Charge UTP (°C)2,0
33TMP Stop Heating (°C)0
34TMP Start Heating (°C)-10
35MOS OTP (°C)80,0
36MOS OTPR (°C)70,0
37SCP Delay (µs) – Kurzschlussschutz20
38SCPR Time (s)5
39Device Addr.0
40Data Stored Period (S)3600
41RCV Time (H)0,5
42Re-Bulk SOC (%)1
43Emerg. Time (Min)30
44User Private DataJK-BMS
45User Data 2JK-BMS
46UART1 Protocol No.001 – JK BMS
47UART2 Protocol No.017 – RS485
48UART3 Protocol No.015 – JK BMS
49CAN Protocol No.000 – JK BMS
50LCD Buzzer Trigger09 – MOSFET
51LCD Buzzer Trigger Val100
52LCD Buzzer Release Val95
53DRY 1 Trigger08 – Battery
54DRY 1 Trigger Val60
55DRY 1 Release Val50
56DRY 2 Trigger00 – OFF
57DRY 2 Trigger Val0
58DRY 2 Release Val0
59–74Con. Wire Res. 01 bis 16 (mΩ)je 0,00

Alle 16 Leitungswiderstände (Con. Wire Res. 01–16) stehen auf 0,00 mΩ, sind also nicht manuell kalibriert – für die meisten DIY-Aufbauten völlig in Ordnung.

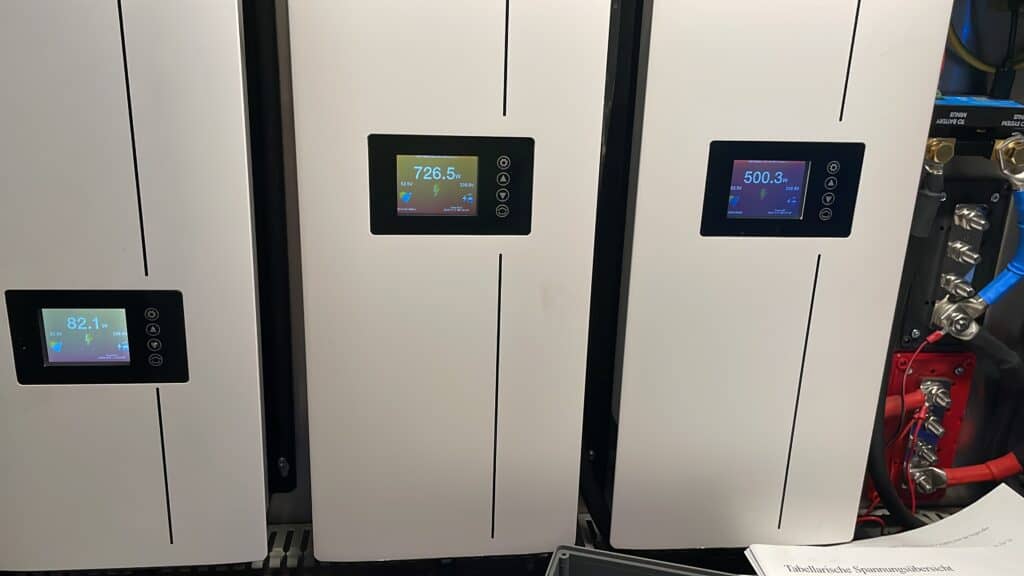

wechselrichter-displays-leistungswerte-1024x576 JK BMS einstellen für LiFePO4 (16S) – meine Werte

Die wichtigsten Werte im Detail erklärt

Balancer: Start Balance 3,40 V, Trigger 0,010 V, max. 2 A

Der Balancer ist bei LiFePO4 das Herzstück. Die Einstellung Start Balance Volt. = 3,40 V ist bewusst gewählt: Erst ab dem oberen Knie der LFP-Kurve macht Balancing wirklich Sinn. Startet man zu früh (z. B. bei 3,2 V), kann der Balancer im flachen Kurvenbereich durch schwankende Lasten sogar in die falsche Richtung ausgleichen. 3,40 V sorgt dafür, dass hauptsächlich beim Laden im oberen Bereich balanciert wird – genau das will man beim „Top-Balancing“.

Balance Trig. Volt. = 0,010 V bedeutet: Sobald die Differenz zwischen der höchsten und niedrigsten Zelle 10 mV übersteigt, beginnt der Ausgleich. Das ist ein sinnvoll strenger, aber nicht nervöser Wert. Max. Balance Cur. = 2,0 A nutzt den aktiven Balancer des JK ordentlich aus, ohne die Elektronik zu überfordern.

Laden: Ladeschluss 3,45 V, Überspannungsschutz 3,65 V

Der praktische Ladeschluss liegt bei Vol. Cell RCV = 3,450 V, also 55,2 V am 16S-Pack. Das ist für LiFePO4 ein bewährter Kompromiss aus voller Kapazität und langer Lebensdauer – man muss nicht bis 3,65 V hochprügeln, um den Akku „voll“ zu machen. Cell OVP = 3,650 V ist die harte Notgrenze pro Zelle; darüber trennt das BMS. Wichtig ist der geringe Abstand zwischen OVP (3,650 V) und OVPR (3,448 V): Nach einer Überspannungsabschaltung nimmt das BMS erst wieder Ladung an, wenn die Zelle deutlich zurückgefallen ist. So verhindert man ein ständiges Ein-/Ausschalten am oberen Rand.

Entladen: Unterspannungsschutz 2,60 V, Power Off 2,50 V

Cell UVP = 2,600 V ist die Tiefentladegrenze pro Zelle, Power Off Vol. = 2,500 V die absolute Not-Aus-Schwelle. Beide sind bewusst niedrig als reine Schutzfunktion gesetzt. Im Alltag sollte dein Wechselrichter oder Laderegler schon viel früher abschalten – zum Beispiel bei rund 3,0 V pro Zelle bzw. etwa 48 V am Pack. Erreicht das BMS diese Werte, ist eigentlich schon etwas schiefgelaufen.

Ströme: 120 A laden, 100 A entladen

Continued Charge Curr. = 120 A und Continued Discharge Curr. = 100 A passen zu einem großen 314-Ah-Pack; das entspricht moderaten Lade-/Entladeraten deutlich unter 0,5C. Die Verzögerungen (Charge OCP Delay 3 s, Discharge OCP Delay 300 s) verhindern, dass kurze Lastspitzen sofort eine Abschaltung auslösen. Prüfe unbedingt, dass diese Werte zu deinen Zellen, Kabelquerschnitten und dem BMS-Dauerstrom passen. (Angabe bezieht sich auf ein Pack – ich selbst betreibe derzeit zwei Packs => Lade bzw. Entladestrom ist in summe daher 240 bzw. 200A)

Temperatur- und Kurzschlussschutz

Die Temperaturgrenzen (Laden/Entladen OTP 50 °C, Rückkehr 45 °C, MOS OTP 80 °C) sind Standard-Schutzwerte. Besonders wichtig bei LiFePO4: Laden bei Frost ist tabu. Charge UTP 2 °C sorgt dafür, dass unter 2 °C nicht geladen wird – laden unter 0 °C schädigt LiFePO4-Zellen dauerhaft. Wer eine Heizung nutzt, findet mit TMP Start Heating -10 °C und TMP Stop Heating 0 °C passende Schwellen. SCP Delay 20 µs ist der blitzschnelle Kurzschlussschutz.

Typische Anfängerfehler beim JK BMS einstellen

Aus Foren, eigenen Versuchen und den Fragen anderer Selbstbauer tauchen immer wieder dieselben Stolperfallen auf:

  • Start Balance Voltage zu niedrig: Unter 3,40 V balanciert das BMS im flachen Kurvenbereich oft kontraproduktiv. Bleib bei 3,40–3,45 V.
  • BMS als Arbeitsschalter missbrauchen: Wenn dein Wechselrichter das BMS regelmäßig in die Abschaltung laufen lässt, sind die Grenzen falsch verteilt. Das BMS ist die Notbremse, nicht die Ladeschlusslogik.
  • Cell Count oder Kapazität falsch: Ein Zahlendreher bei Battery Capacity (Ah) verfälscht die gesamte SOC-Anzeige. Genau deshalb sind das hier bewusst meine eigenen, notierten Werte – keine allgemeingültige Vorgabe.
  • OVP zu hoch, Ladeschluss zu aggressiv: LiFePO4 dankt es dir mit Lebensdauer, wenn du nicht ständig bis 3,65 V lädst.
  • Laden im Frost nicht gesperrt: Ohne korrekten Charge-UTP-Wert riskierst du Lithium-Plating und dauerhafte Zellschäden.
  • Werte 1:1 abschreiben: Andere Zellen, andere Ströme, andere Anwendung – nutze meine Tabelle zur Orientierung, nicht als Gesetz.

Praktische Einschätzung

Ehrlich gesagt ist das JK BMS einstellen kein Hexenwerk, wenn man die Logik dahinter einmal verstanden hat: außen die harten Schutzgrenzen im BMS, innen die sanfteren Arbeitswerte im Wechselrichter. Der Zeitaufwand für die Erstkonfiguration liegt etwa bei 30 bis 60 Minuten, wenn man die Werte vorher zusammengestellt hat. Der Schwierigkeitsgrad ist überschaubar – die eigentliche Sorgfalt liegt im Nachdenken über die richtigen Zahlen und im Gegenkontrollieren.

Was mir am JK gut gefällt: der starke aktive Balancer und die übersichtliche App. Was man wissen sollte: Die englischen Kürzel sind gewöhnungsbedürftig, und einige Felder (Protokolle, DRY-Kontakte) braucht man je nach Setup gar nicht. Für einen stationären 16S-LiFePO4-Speicher ist die oben gezeigte Konfiguration ein solider, konservativer Startpunkt, der auf Lebensdauer statt auf das letzte Prozent Kapazität optimiert ist.

Schritt für Schritt: so gehe ich beim Einrichten vor

Der Ablauf in Kurzform, damit du nichts vergisst:

  1. App mit dem BMS per Bluetooth verbinden und zuerst das Passwort eingeben (Verify PWD.).
  2. In den Basic Settings Cell Count (16) und Battery Capacity (314 Ah) korrekt setzen – das ist die Basis für alles Weitere.
  3. Spannungswerte der Advance Settings eintragen: Ladeschluss (RCV), OVP, UVP, Power Off, Balancer-Start.
  4. Ströme und Verzögerungen an deine Zellen, Kabel und den erlaubten BMS-Dauerstrom anpassen.
  5. Temperaturgrenzen setzen, insbesondere Charge UTP gegen Laden bei Frost.
  6. Alles gegenkontrollieren – am besten die Werte fotografieren und in einer Tabelle mit Datenblatt und App abgleichen (genau das habe ich auch für diesen Artikel gemacht).
  7. Danach die Arbeitswerte im Wechselrichter/Laderegler enger als die BMS-Grenzen einstellen.

Wer die App-Menüs im Detail nachlesen will, findet in der offiziellen JK-Anleitung eine vollständige Beschreibung jedes Parameters.

FAQ – häufige Fragen zum JK BMS einstellen

Ist das JK BMS für LiFePO4 wirklich sinnvoll?

Ja. Für DIY-LiFePO4-Speicher gehört das JK BMS zu den beliebtesten Optionen, vor allem wegen des aktiven Balancers und der hohen Stromfähigkeit. Für einen 16S-Aufbau ist es eine bewährte, gut dokumentierte Wahl.

Welche Ladeschlussspannung sollte ich bei 16S LiFePO4 einstellen?

Ein praxisbewährter Wert sind 3,45 V pro Zelle, also 55,2 V am Pack. Das holt praktisch die volle Kapazität, ohne die Zellen durch dauerhaftes Laden bis 3,65 V unnötig zu stressen.

Warum soll der Balancer erst ab 3,40 V starten?

Weil LiFePO4 unterhalb von etwa 3,40 V eine sehr flache Spannungskurve hat. Erst am oberen Knie lassen sich Zellunterschiede zuverlässig erkennen und ausgleichen. Ein zu früher Start kann durch Laständerungen sogar falsch balancieren.

Muss das BMS beim normalen Betrieb abschalten?

Nein. Die Schutzabschaltung ist der Notfall. Im Alltag sollte dein Wechselrichter oder Laderegler die Grenzen setzen, und das BMS greift nur ein, wenn dieses Gerät die Werte nicht einhält.

Kann ich meine JK-BMS-Werte einfach von einer Anleitung übernehmen?

Als Orientierung ja, als fixe Vorgabe nein. Zelltyp, Kapazität, Ströme und Anwendung unterscheiden sich. Prüfe jeden Wert gegen dein Datenblatt und die offizielle JK-Dokumentation – und übernimm die Verantwortung für deine Einstellungen selbst.

Kurz zusammengefasst

Ein LiFePO4-Akku mit JK BMS ist gut beherrschbar, wenn du das Prinzip verstehst: harte Schutzgrenzen ins BMS, sanftere Arbeitswerte ins Ladegerät. Meine 16S/314-Ah-Konfiguration oben gibt dir einen konservativen, lebensdauerfreundlichen Startpunkt. Nimm sie als Landkarte, nicht als Autopilot – und kontrolliere jeden Wert, bevor du ihn übernimmst.

Wenn dich interessiert, wie dieser Speicher als Ganzes entstanden ist: In meinem Baubericht zum DIY-Stromspeicher mit 16 LiFePO4-Zellen zeige ich Aufbau, Gehäuse und Verkabelung im Detail. Schau dich auf NextNest.at auch bei weiteren Energie- und Werkstattprojekten um, und wenn du magst, schreib mir, wie dein eigener Speicher läuft.

Hinweis: Dieser Beitrag beschreibt ein sicherheitsrelevantes DIY-Projekt. Keine Haftung, keine Garantie auf Richtigkeit der Werte – Einstellungen immer gegen Datenblatt und offizielle JK-Anleitung prüfen.
